3D打印钽钛合金登Bioactive Materials：承重骨科植入物实现“力学+成骨+抗炎”三重 buff，12周新骨长37%

对需要进行骨科手术的患者来说，植入物的靠谱度直接关系到术后生活质量。它既要扛得住走路、站立的重量，不松动、不移位，又得能让新骨头快速长牢，还不能引发反复炎症。传统植入材料要么力学性能不匹配，要么成骨速度慢，这一直是临床的痛点。

近日，大连大学附属中山医院团队在Bioactive Materials发表的研究，用3D打印技术打造出一款全能型钽钛合金植入物，其中Ta55（Ti-55wt%Ta）型号完美解决这些难题，让骨科植入物既结实又亲骨。

该研究设计了Ta25、Ta55、Ta75三种不同钽含量的预合金化球形粉末，通过选择性激光熔化技术精准打印出致密和多孔结构的植入物。力学测试显示，Ta55合金的拉伸强度高达891MPa，弹性模量仅74GPa，和人体皮质骨的力学参数几乎一致，能有效避免植入物过硬导致的应力遮挡问题，这意味着植入后不会抢骨头的受力，反而能引导骨头正常生长。它的多孔支架（孔隙率80%）抗压强度达48.86MPa，弹性模量1.91GPa，完全适配人体松质骨的受力需求，不管是股骨柄还是接骨板这类承重部件都能胜任。

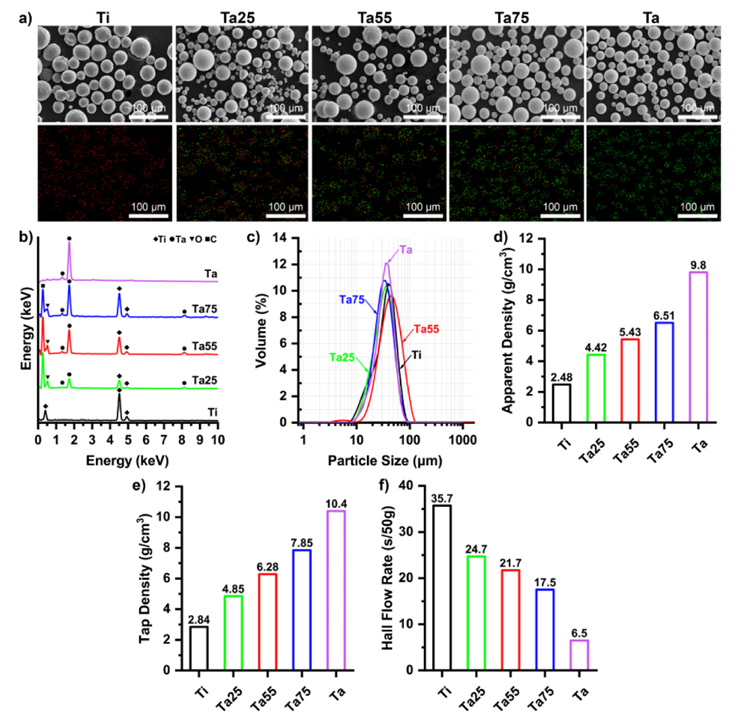

图1. 球形Ti、Ta25、Ta55、Ta75及Ta粉末的表征

更值得关注的是Ta55的亲骨能力。表面表征发现，它的表面会形成一层Ta₂O₅/TiO₂复合氧化层，就像给植入物刷了一层骨诱导涂层，能主动吸引成骨细胞黏附。体外细胞实验中，Ta55表面的成骨前体细胞（MC3T3-E1）表现最活跃：碱性磷酸酶活性显著升高，矿化结节长得又多又密，ALP、Col-1、OCN、OPN这些促进骨头生长的基因表达量，都远高于纯钛和其他钽钛合金。转录组分析揭开背后秘密——Ta55能激活细胞外基质重塑和整合素介导的力学传导，让成骨细胞抓得更牢、长得更快。

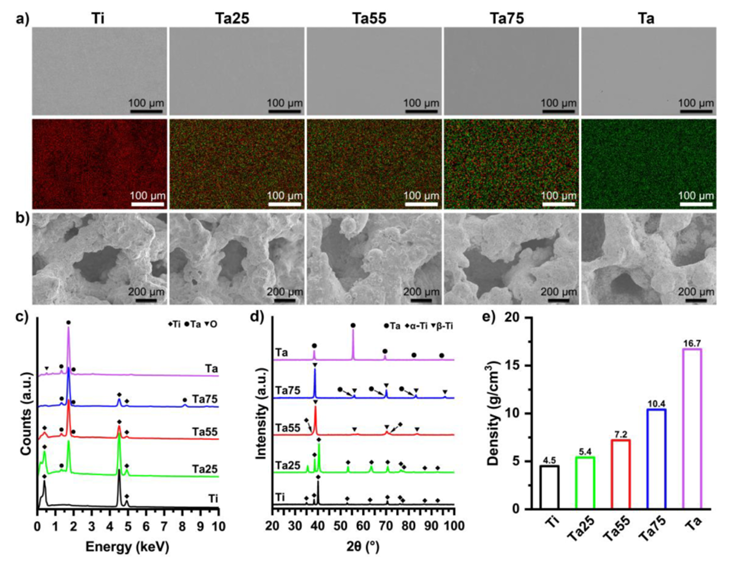

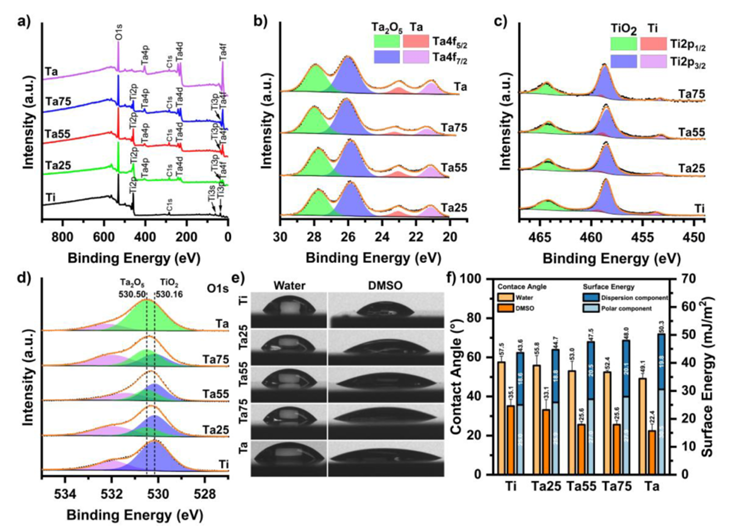

图2. SLM制备的Ti、TaTi合金及纯Ta的理化表征

术后炎症是植入物失败的隐形杀手，而Ta55在抗炎方面同样表现出色。它能精准调控巨噬细胞，抑制JAK-STAT1和TNF/NF-κB这两个促炎通路，同时激活JAK3/STAT6抗炎通路，让巨噬细胞从促炎的M1型转向抗炎的M2型。这样一来，植入物周围的炎症反应会大大减轻，还能分泌IL-10、Arg-1等抗炎因子，为骨头再生营造一个无炎症干扰的友好环境。Western blot实验也证实，Ta55能显著降低促炎蛋白的表达，从分子层面阻断炎症蔓延。

图3. 不同组别多孔支架在兔股骨缺损模型中的体内骨再生评估

体内实验更是验证了Ta55的实战能力。在兔股骨缺损模型中，术后4周，Ta55组的骨形成量就明显超过纯钛组；到了12周，Ta55组的新骨面积达到37%，是纯钛组（16.9%）的两倍多，也远超Ta25（19.4%）、Ta75（23.9%）和纯钽组（26.9%）。组织学检查显示，Ta55植入物周围的炎症细胞明显减少，骨钙素表达旺盛，骨细胞还形成了广泛的伪足网络，和植入物牢牢长在一起，骨整合质量堪称优秀。

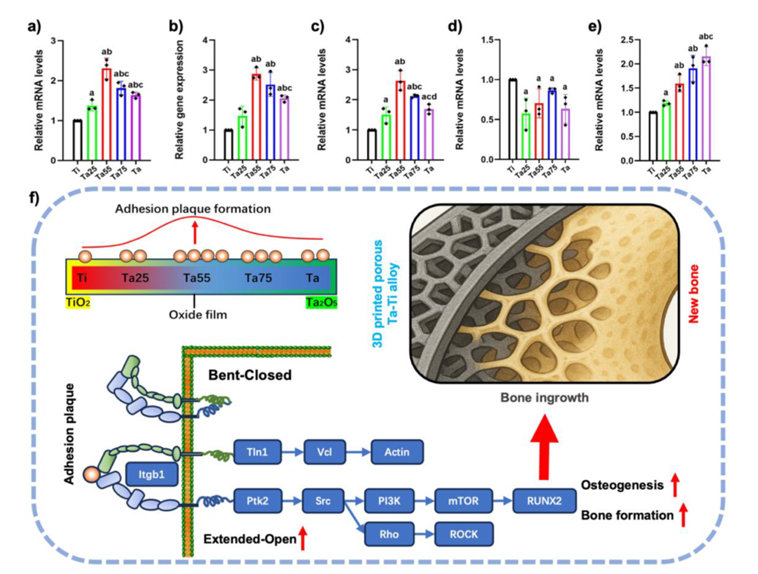

图4. SLM Ta55合金黏附基因表达及成骨机制研究

这款3D打印Ta55合金的创新之处还在于采用了预合金化粉末技术，解决了钽和钛熔点差异大导致的打印不均问题，让植入物的微观结构更均匀、力学性能更稳定。它不再是单纯适配人体的被动材料，而是能主动调控成骨过程和免疫环境的智能材料，完美平衡了力学强度、成骨活性和抗炎能力。

对骨科临床来说，Ta55的出现意味着承重部位骨缺损修复有了更优选择。它既能满足手术对植入物强度的要求，又能加速骨头愈合、减少术后并发症，让患者更快恢复正常活动。未来，随着后续工艺的优化，这款全能型植入物有望广泛应用于股骨、胫骨等承重骨修复，为更多骨科患者带来福音。（生物谷Bioon.com）

参考文献：

https://doi.org/10.1016/j.bioactmat.2025.11.029
