骨修复迈入“智能时代”！Sci Adv：可降解3D打印颅骨装置，一边长骨头一边报进度

骨折手术后，医生和患者最关心的其实是同一个问题：骨头到底有没有在长，长得好不好。

但早期的愈合状态几乎是个“盲区”。X光和CT都得等到矿化到一定程度才能给出答案，而那时候往往已经错过了最佳的干预窗口。临床上一直缺的，是一种能在早期就反馈愈合状况的植入物。

最近，Science Advances上线的一项研究，正好在这个方向上迈出了一步。清华大学团队开发了一种可完全降解的3D打印颅骨装置，它不是一个被动的填充物，而是一边用电刺激促进骨生长，一边用阻抗值报告愈合进度的系统。

装置的核心是一对锌和钼组成的电池，嵌在矿化胶原和聚己内酯制成的支架里。锌作为负极，钼作为正极，两者接触组织后自发产生约0.8伏的微弱电场，能持续工作70小时以上。这个电场可以打开细胞膜上的钙通道，促进钙离子内流；电池的阴极反应同时释放出少量活性氧。两者协同作用，把BMP2、RUNX2这些成骨关键基因的表达推了上去。体外实验里，加了电池的干细胞培养7天后碱性磷酸酶活性明显增强，14天时钙结节的沉积量也远高于对照组。

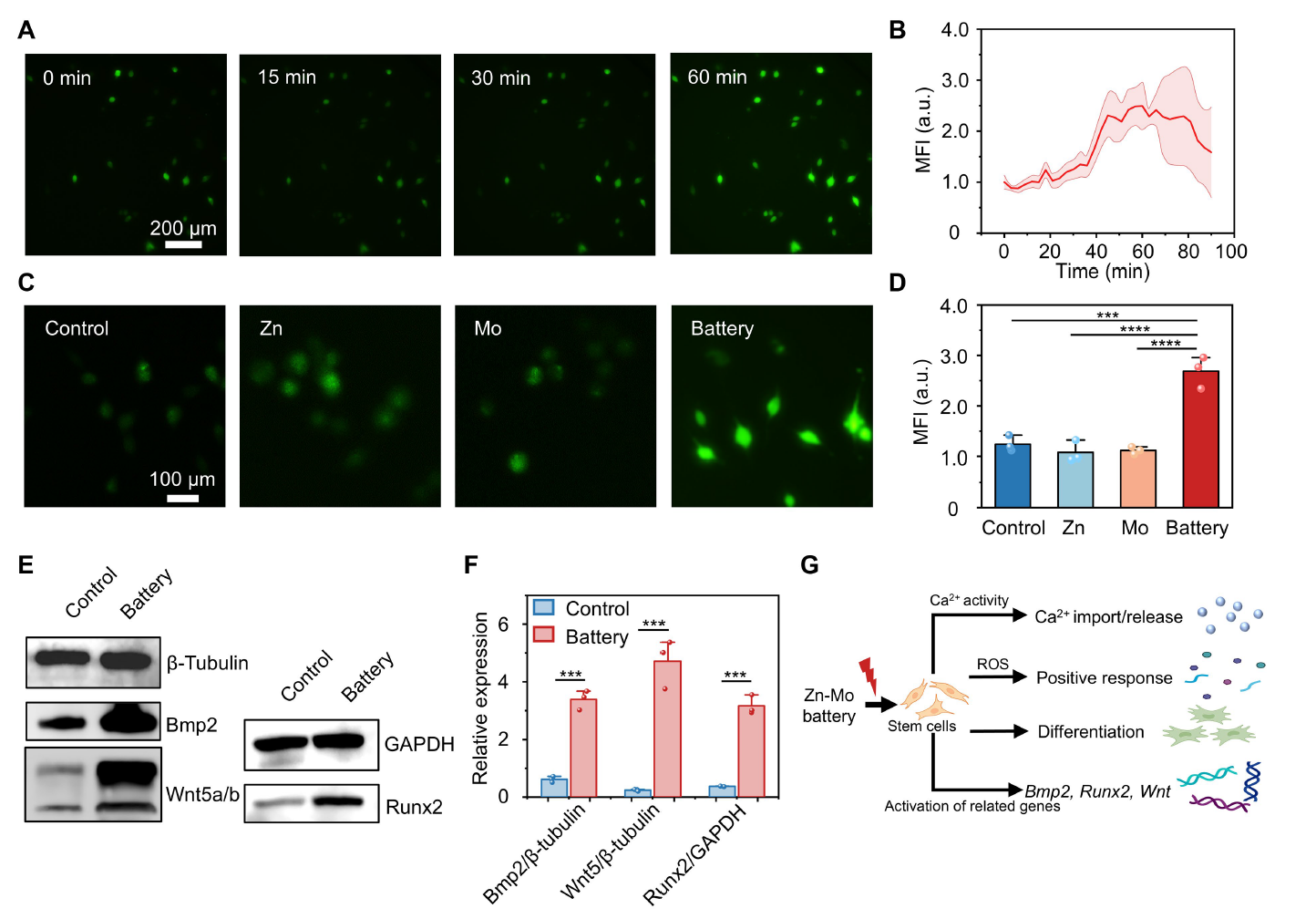

图1. 锌-钼电池对人间充质干细胞胞内钙水平和成骨标志物的影响

植入大鼠颅骨缺损后，效果同样明确。12周时，自发电支架组的骨密度比对照组高出50%，micro-CT图像上缺损区几乎被新生骨填满，组织学也证实成熟胶原和矿化基质明显占优。测序结果进一步显示，TGF-β信号通路和ECM-受体相互作用通路被激活，电刺激促成骨的分子路径由此变得清晰。

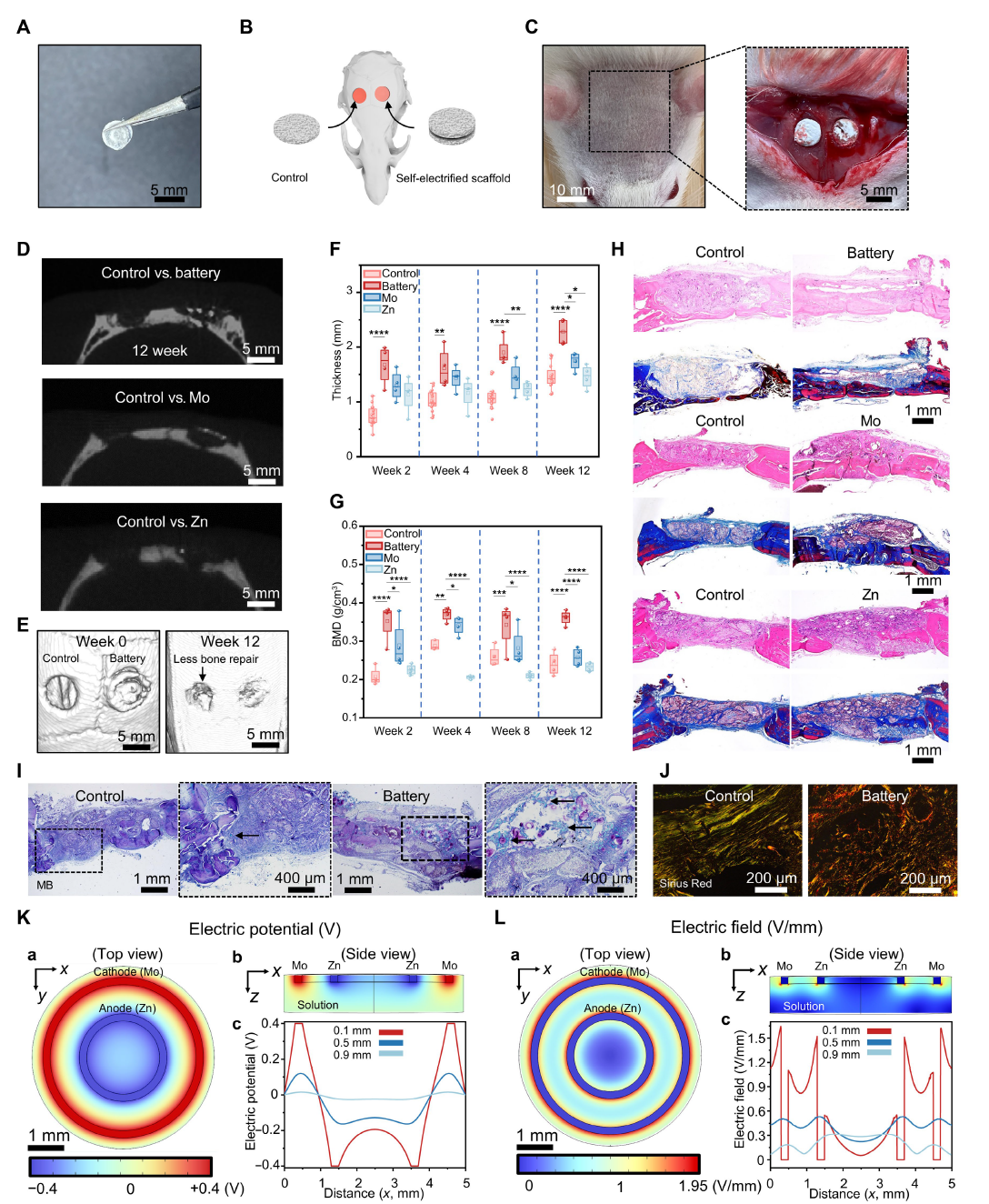

图2. 可生物降解自发电支架对骨再生的评估

这个装置另一个有意思的地方在于它能“报进度”。支架上集成了监测电极，用来测量10 kHz频率下的组织阻抗。这个数值会随着胶原沉积和矿化程度的升高而增加。体外实验显示，胶原含量从20%增加到25%时，阻抗从约30 kΩ上升到了68 kΩ；羟基磷灰石含量增加，阻抗也随之攀升。植入体内后，装置组第4周的阻抗达到约500 kΩ，而对照组只有约10 kΩ。组织学结果与此吻合，前者缺损区新生骨和纤维组织丰富，后者只有零星的填充。换句话说，阻抗值的高低，基本能反映出愈合的优劣。

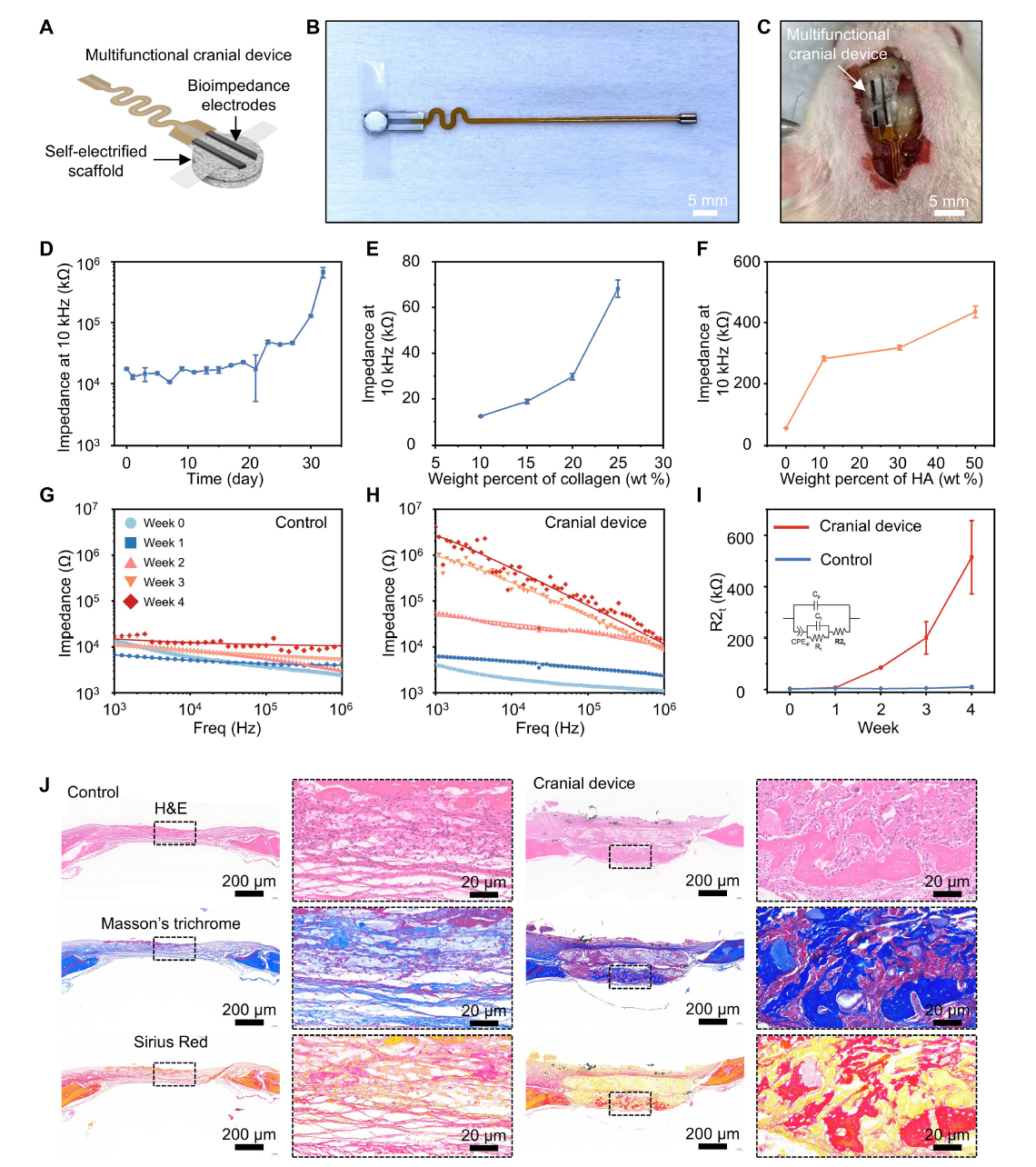

图3. 利用多功能颅骨装置通过阻抗监测进行骨愈合的体内评估

整套装置选用的都是可降解材料，植入12周左右基本降解干净，不需要二次手术取出。主要脏器的组织学检查也未见异常，安全性得到了初步验证。

把电刺激治疗和阻抗监测整合到一个会自行降解的植入物里，让它一边修复一边反馈，这套思路或许能为骨修复的临床管理提供一条新的路径。（生物谷Bioon.com）

参考文献：

Wang X, Zhu N, Chen H, et al. 3D-Printed biodegradable and multifunctional cranial device for bone repair and healing assessment. Sci Adv. 2026;12(34):eadz2632. doi:10.1126/sciadv.adz2632
